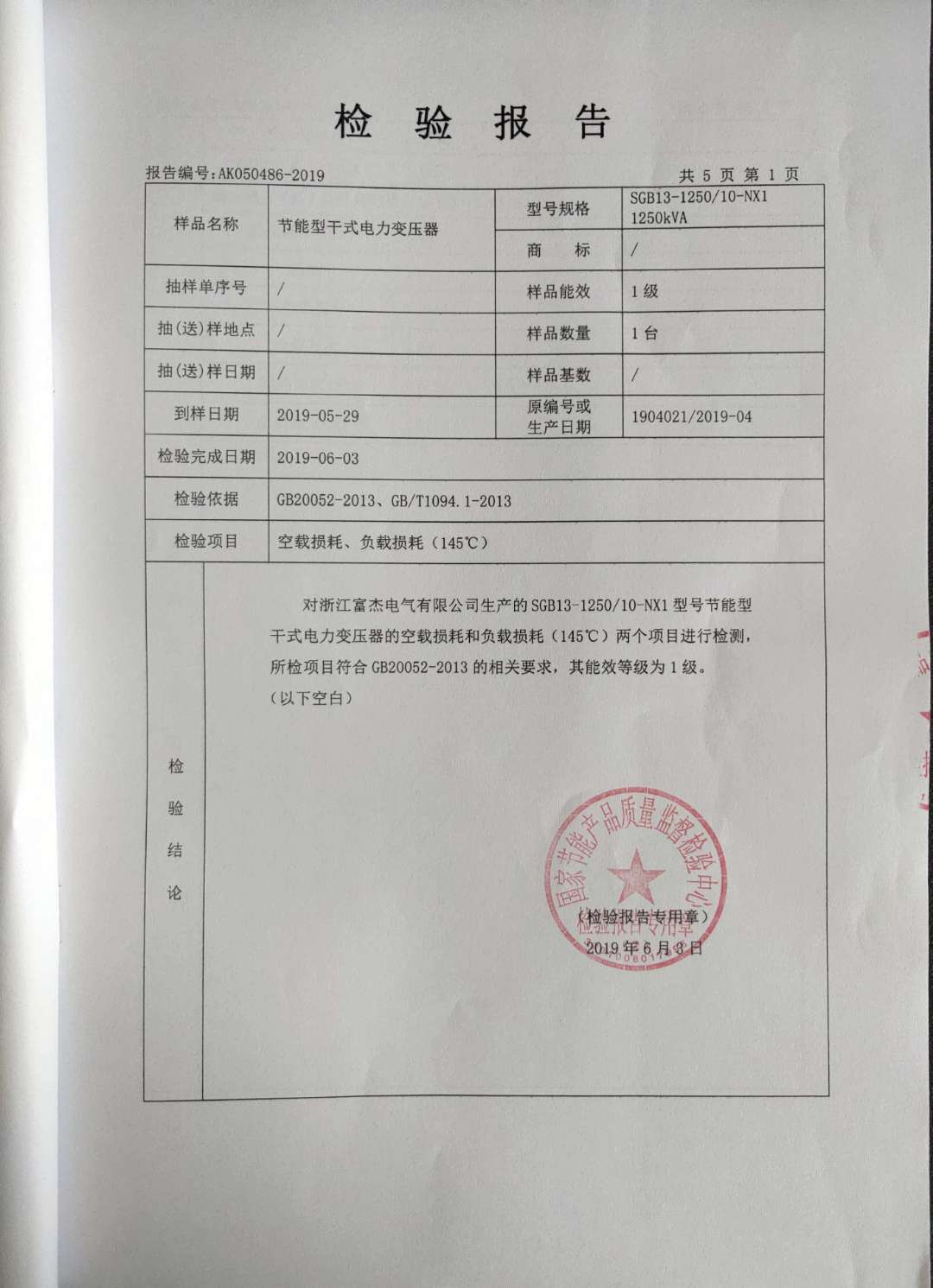

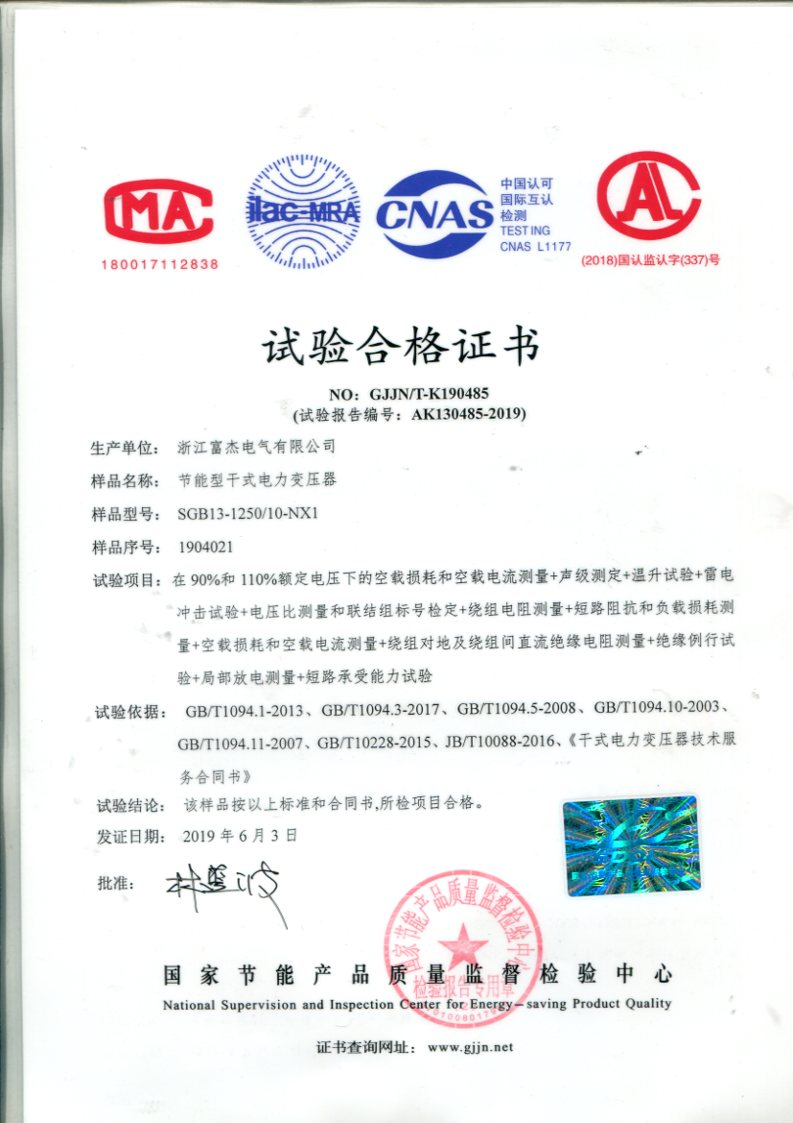

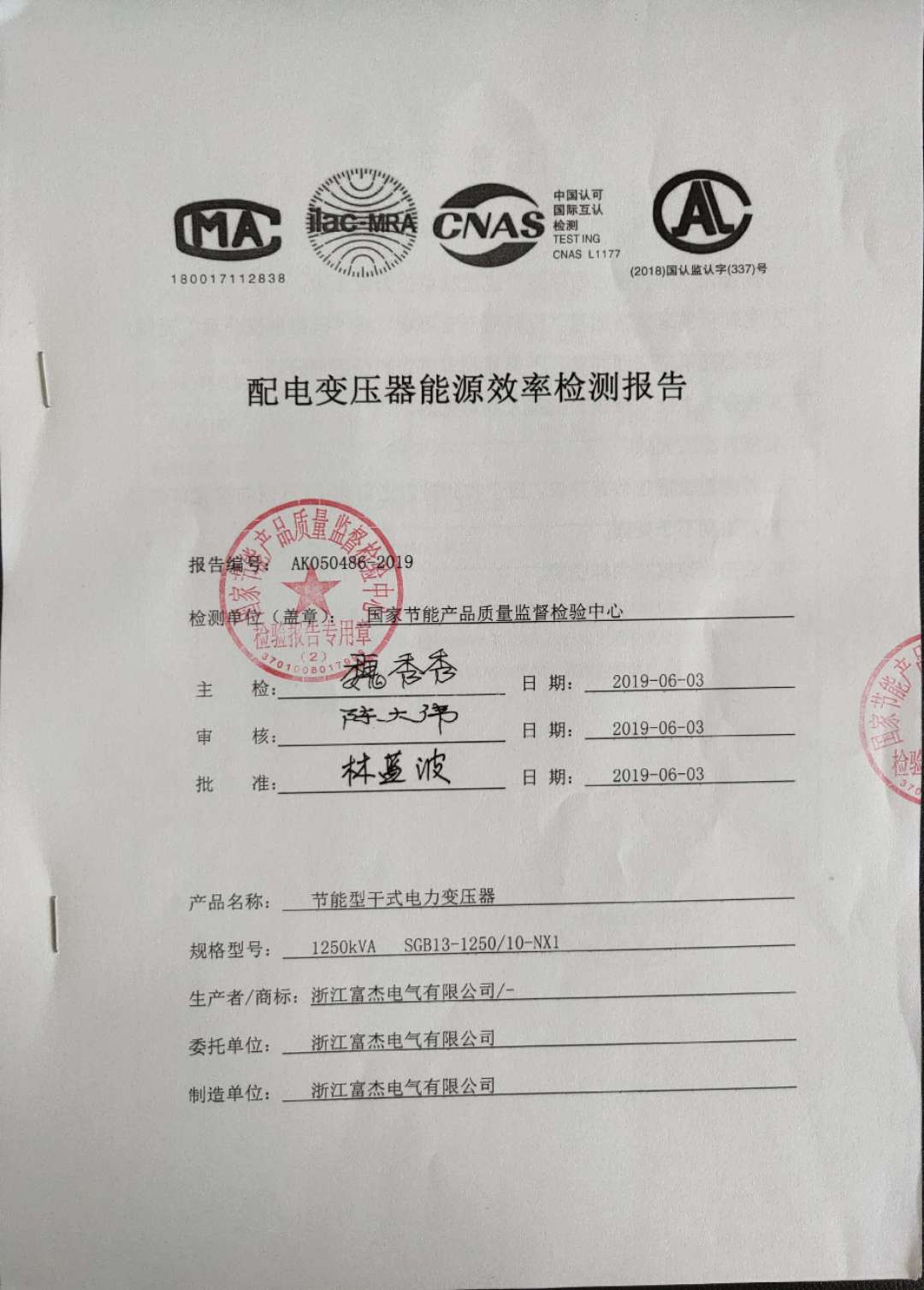

H級絕緣 SGB13 節能型干式變壓器 各項認證證書，能效一級
一、產品特點
SG(B)10 型H 級絕緣干式電力變壓器承受熱沖擊能力強，過負載能力大、難燃、防火性能高、低損耗、局部放電量小、噪聲低、不產生有害氣體、不污染環境、對濕度、灰塵不敏感、體積小、不開裂、維護簡便因此，適宜用于防火要求高，負荷波動大以及污穢潮濕的惡劣環境中如：機場、發電廠、冶金作業、醫院、高層建筑、購物中心、居民密集區以及石油化工、核電站、核潛艇等特殊環境中。
鐵心
鐵心采用進口晶粒取向優質高導磁性能硅鋼片疊裝而成45°全斜接縫結構，繞組與鐵心間采用彈性固定裝置，使壓器具有較低的空載損耗和噪聲鐵心表面經特殊的工藝處理，既降低變壓器噪聲又使變壓器在運行過程中鐵心不會銹蝕。
鐵心由拉螺桿適度夾緊，上、下夾件由拉板連接并與底座固定為一體，繞組通過彈性墊塊固定，緩沖結構可減輕繞的震動程度和降低噪。
高、低壓線圈
高、低壓線圈選用Nomex 絕緣材料，并經VPI 真空加壓設備多次漫潰無溶劑漫潰漆，并多次高溫烘焙固化。高壓線圈采用機械強度高，散熱條件好的連續式結構，避免了多層圓筒式線圈層間電壓高，散熱能力差、容易熱擊穿，以及機械強度低的缺點，從而提高了產品運行的可靠性；低壓線圈采用箔式成縱向氣道大電流螺旋式結構。漫漬后的線圈防潮性能極佳，更能承受沖擊，無龜裂，無局部放電，壽命期后易干分解回收，保護環境。
外殼
如用戶需要，我公司可提供防護等級為IP20 和IP23 的外殼。
外殼防護等級IP20的含義為：不容許直徑12mm 的固體異物進入。為保證冷卻空氣流通，外殼的底板與頂部由網孔板制成，外殼防護等級IP23 的含義除同IP20 外，還可防止與垂線成60‘角以內的水淋入口。
過熱保護
為對線圈過熱采取保護措施，315KVA 及以上SG(B)10 干式變壓器裝有一套溫度顯示保護裝置．本裝置利用埋入低壓繞組內的感溫元件作為數顯儀的信號源當?shù)蛪豪@組內溫度發生變化時，感溫數顯儀顯示出一個新的溫度值，并根據此溫度值執行控制及報警功能，以起到保護變壓器的作用。
過載能力
SG(B)10型干式電力變壓器采用新結構、新材料、新工藝散熱條件好、熱壽命長、過負荷能力極強，在20%過負荷下可長期安全可靠工作。在舊23 環境下無需風機冷卻，仍可長期滿負荷運行。
安全
SG(B)10型新產品為當今安全性能好的干式變壓器。所有絕緣材料均不助燃、自熄、無毒，可燃物質不到環氧澆注式產品的10% ，在8OO℃ 高溫下長時間燃燒無有毒煙霧產生，從而克服了環氧澆注式變壓器燃燒時產生有毒氣體的缺陷SG(B)10型新產品在電力、地鐵、船舶、化工、冶金等對安全要求高、濕熱、通風不良的場合更顯優越性。
可靠性
SG(B)10型新產品的特殊線圈設計、工藝及材料，使產品三防性能極侄（防潮、防霉、防鹽霧），更能承受熱沖擊，無龜裂、無局部放電產生。以Nomex ⑧ ，為基礎的絕緣系統，在變壓器的整個使用壽命期都保持極佳的電性能和機械性能Nomex 。材料不易老化，耐收縮及抗壓縮，加上彈力特強，因此可以確保變壓器即使在使用數年之后線圈仍保持結構緊密，并且能夠承受短路的壓力。
卓越的耐潮濕性
Nomex絕緣系統干式變壓器足以抵擋水份的俊入。采用先進的VPI 設備和真空浸漬技術。UI 認可的高品質浸漬漆，在180℃ 及以上的溫度可長期連續運行。
Nomex紙完全由浸潰漆滲透浸潰
體積更小、重量更輕
SG(B)10 型新產品采用了杜邦Nomex紙為主絕緣材料，并將其作為變壓器熱點處的混合絕緣系統，使該產品與同等容量的環氧樹脂澆注式變壓器產品相比，減小了尺寸和重量。
環保
SG(B)10 型新產品壽命期后可以分解回收，克服了環氧樹脂澆注千式變壓器由干樹脂、玻璃絲固化融合成整體，導致壽命期后不可分解，污染環境的缺陷。
引出線
高壓出線端子固定在繞組上部，分接頭在繞組中部，在斷電的情況下通過聯接片變換抽頭，從而調節輸出電壓。
低壓出線端子為板式導電排，通過螺栓與引出排可靠連接
使用條件
使用條件根據GB6450-1986 《 干式變壓器》 1 . 2 條。當環境最高溫度＞40 ℃ ，海拔高度，1000m 時，按照國標有關規定進行修正。要求用戶定貨時提出。
產品標準
GB1094.11-2007 《干式變壓器》
GB/T 10228-1997 《干式電力變壓器技術參數和要求》
GB/T 17211-1998 《干式電力變壓器負載導則》
JBIT 10088-2004 《6-220kV 級電力變壓器聲級》
GB 4208-1993 《 外殼防護等級（IP 代碼）》
二、型號含義
三、技術參數
