TN-C系統、TN-S系統、TN-C-S供電系統的區別和說明
TN-C系統是三相四線制，四根導線顏色分為黃L1、綠L2、紅L3、黃綠線PEN。工作零線兼做保護零線。

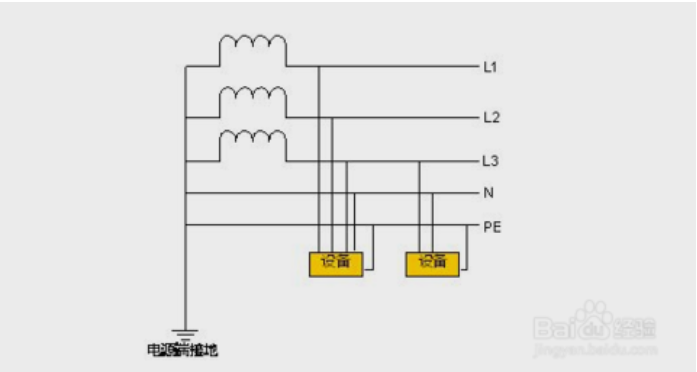

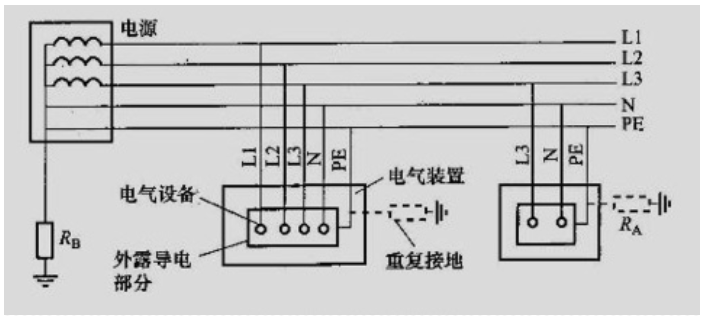

TN-S系統是三相五線制，五根導線顏色分別為黃L1、綠L2、紅L3、淡藍N、黃綠線PE。供電系統是工作零線和保護線是分開的。

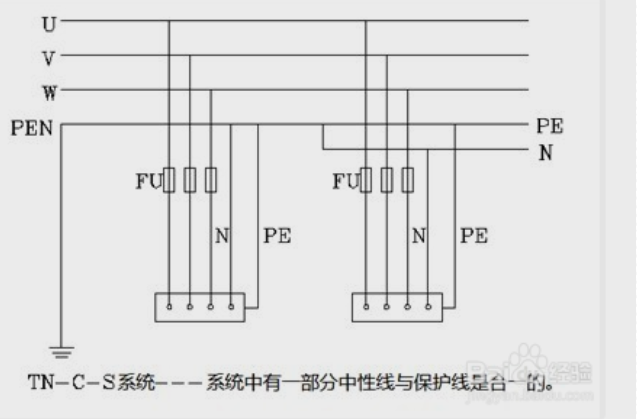

TN-C-S系統是三相五線制，五根導線顏色分別為黃L1、綠L2、紅L3、淡藍N、黃綠線PE。就是TN-C系統、TN-S系統合并的系統，中性導線N和保護導線PE合為一保護保護導線PEN線，二次線路中將中性導線N和保護導線PE在結構上分開。
TN-C系統的PEN將PE線和N線合并的作用,可節省一根導線,比較經濟。但線路中不允許接入漏電保護器。
TN-S系統保護線 PE 不許有開路，也不許進入漏電開關。PE 線對地沒有電壓，所有設備金屬外殼接保護線 PE 上，安全可靠。
TN-C-S系統，在施工規范規定施工必須采用 TN-S 方式供電系統在二次線路中后部分現場總配電箱分出 PE 線，就成了TN-C-S系統
