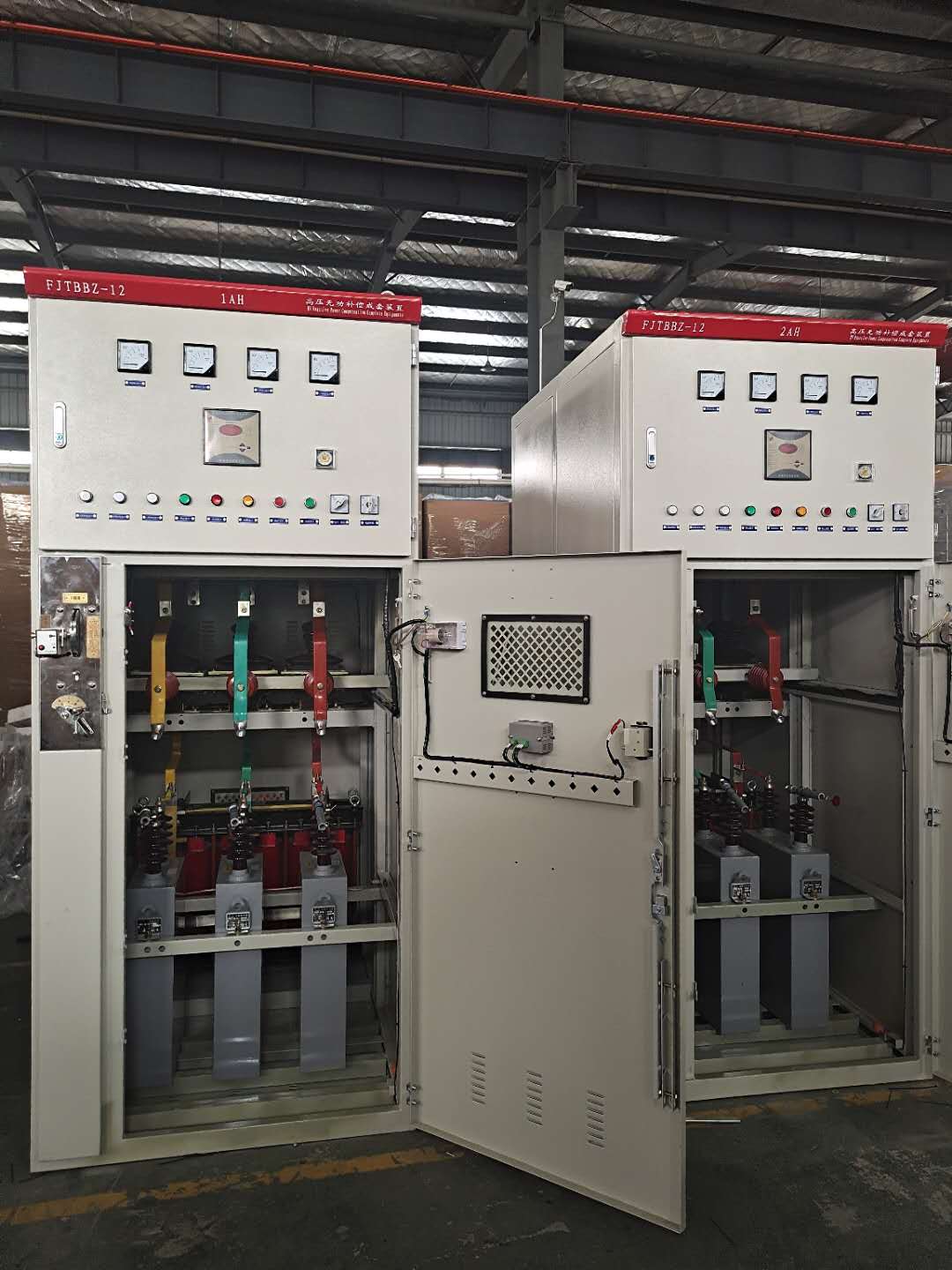

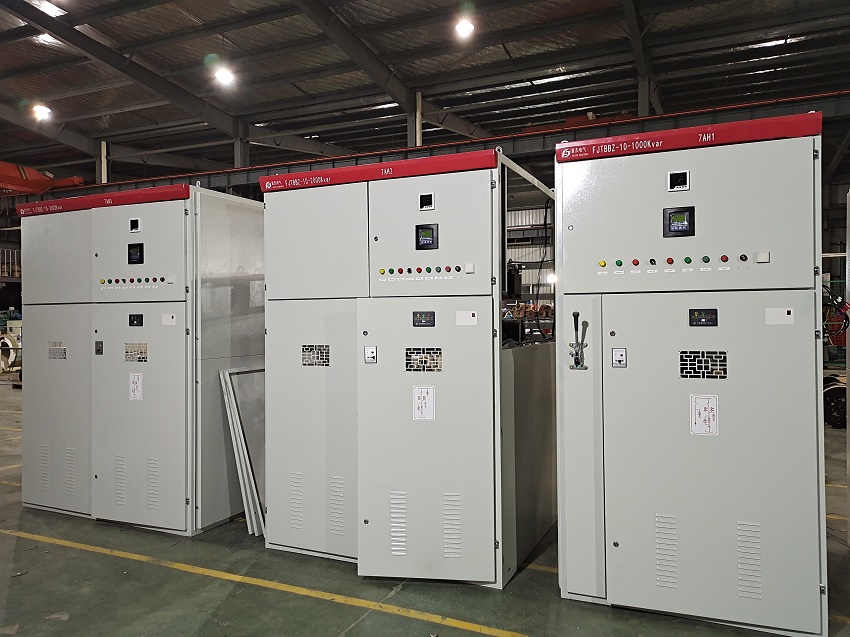

TBBZ-12 高壓電容補償柜 10KV高壓補償柜 高壓電容柜

TBBZ  10KV6KV高壓無功自動補償成套裝置,無功補償,自動無功補償,自動電容補償,電容補償柜,高壓電容柜,TBB,TBBZ,TBB10

電源提供有功功率PS和無功功率QS（可能感性無功，也可能是容性無功），忽略變壓器和線路損耗，則有PS=PL，QS=QL。在不吸收無功率的電網中存在以下問題：

        1）無功功率由電網遠端送出。

       2)負荷的無功率影響局部供電和高功率供電的質量。

       電力系統,因此,通常需要加載必要的無功補償,以提高電力系統的負載能力,凈化電網無功補償設備品牌,提高電網的電能質量。目前，我國配電網大多采用變電站固定電容器組無功補償方式。由于無功調節手段的缺乏，使得功率因數在供電高峰和低谷期波動較大，導致了補償過高和欠補償?shù)膯栴}。RGTBBZ型高壓無功補償自動調節裝置，通過對電網電壓和功率因數的綜合判斷，采用無功自動控制器檢測電網電壓和功率因數，它可以同時控制兩個主換能器的有載電壓自動調節和兩條母線上無功補償電容器的自動切換，以平衡系統電壓和提供功率因數。減少線路損耗，保護供電質量，解決無功補償和過補償問題。

RGTBBZ 型號說明

主要技術參數

額定電壓：10（6）35kV

額定頻率：50Hz

額定容量：50-20000kVar

中性點接線方式：非有效接地或中性點絕緣。

使用條件

◆安裝地點：戶內/戶外

◆環境溫度：-40℃～+45℃

◆相對濕度：≤90％（25℃）

◆海拔高度：≤4500米

安裝場所應無劇烈機械振動、應無有害氣體及蒸汽、應無導電性或爆炸性塵埃

工作方式及特點

1、該裝置主要由高壓并聯電容器組、串聯電抗器、真空接觸器（真空開關）、電流互感器、氧化鋅避雷器和自動無功補償控制器組成。電腦保護電容器，數字電壓表，溫控風扇裝置，電磁鎖定傳感器絕緣子，機柜附件等。

       2該裝置采用先進的數字分組方式，對不同容量的電容器進行二進制編碼，通過自動優化組合，可以用最少的電容器組和最少的高壓真空開關實現最大串聯調整。不造成成本大幅上漲，具有良好的性價比。根據用戶的要求也可以均勻配置，一步切割，不產生斬波沖擊。

       3、3噴熔絲電容器串聯,當電容器內部一些連續切片(5070)故障時,保險絲動作,將車站故障電容器切除電容器組快,有效防止錯。

       4。放電線圈與電容器電路并聯。當電容器組退出電源時，電容器上的剩余電壓可在5秒內降至50V以下。

       5、5。串聯電抗器串聯在電容器電路中，以限制開關電容器組中的高階諧波，減少合閘涌流。串聯電抗器的阻抗比限沖電流僅為0.1％-1％，限諧波5倍以上為4.5％-6％，抑制諧波3倍以上為12％-13％。

       6.本實用新型結構合理，熱穩定性和動態穩定性好，機柜式現場顯示裝置主要用于顯示設備的活動狀態，具有程序鎖、觀察窗和強制鎖等功能；安裝了室外柵欄，門閂轉動關閉，更加安全可靠，確保操作人員和維修人員的安全。櫥柜門窗采用全方位、可靠的設計思想，安裝雙層防爆玻璃，采用網格數控沖孔。機柜頂部裝有地理卸壓罩，防止因短路產生的壓力無法立即釋放在機柜內，從操作安全到設備外觀美觀程度達到國際領先技術水平。

       7,為設備大小、顏色和形狀,可以根據用戶的需求而設計的。

       8、采用RGWKG型高壓無功補償控制器自動控制電容器開關、高自動化程度、測量、顯示、控制、顯示、電壓、電流、有功功率、無功率、功率因數、諧波電壓、諧波電流，電容器開關狀態表明，電容器開關狀態具有故障鎖定觸點、通信接口、完整的通信功能，可根據無功電容器組切換。自動補償負載無功率，無需人工干預，功率因數在0.95以上，在外部故障或停電自動退出后，自動恢復運行，引領國際高性能控制器。

       9、該裝置由基于RGDRQBH微處理器的保護單元保護，該保護單元具有兩相電流差動保護和開放三角形保護。當每組電容器發生故障時，微機保護單元切斷和關閉電容器組，其他電容器組工作正常。

       10、.允許該裝置在額定電壓為工頻1.1倍的情況下長時間工作

       11、該裝置允許在穩態過電流下連續運行，由于過電壓和高次諧波，其rms為額定電流的1.3倍。
