一、 用途與適用范圍

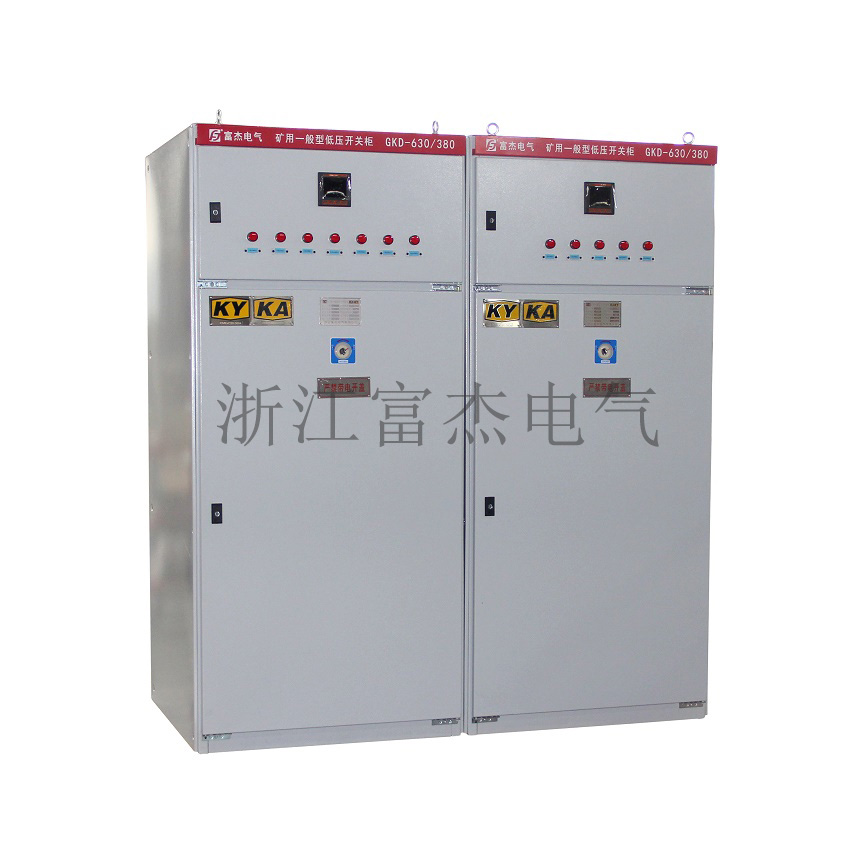

GKD型礦用一般型低壓開關柜(以下簡稱開關柜)取得了礦用合格證和安標認證證書。適用于各種礦區、無瓦斯、煤塵爆炸危險場所及非煤礦山等其他類似的地下工業生產部門。
開關柜適用于電廠、廠礦企業等電力用戶的交流50Hz,額定工作電壓660V,380V,額定工作電流至3200A及以下,作為動力、照明及配電設備的電能轉換、配電控制之用。
二、 引用執行的相關標準:
GB 3636.1-2010 爆炸性環境 第1部分:設備 通用要求
GB 3836.3-2010 爆炸性環境 第3部分:由增安型“e”保護的設備
GB 14048.1-2012 低壓開關設備和控制設備 第1部分:總則
GB 14048.2-2008 低壓開關設備和控制設備 第2部分:斷路器
GB/T 4208—2008 外殼防護等級(IP代碼)
GB/T12173-2008 礦用一般型電器設備
GB/T156—2007 標準電壓
GB/T191—2008 包裝儲運圖示標志
GB/T2423.4-2008 電工電子產品環境試驗 第2部分:試驗方法 試驗Db:交變濕熱(12h+12h循環)
GB7251.1-2013 低壓成套開關設備和控制設備 第1部分:總則
MT871-2011 礦用防爆低壓交流真空饋電開關
AQ1043 -2007 礦用產品安全標志標識
二、 基本參數
2.1型號含義:
2.2基本參數
額定電壓:380V、660V;
額定電流:3200A、2500A、2000A、1600A、1250A、800A、630A、500A、315A、200A、150A、100A,50A;
型式:KY、KA;
防護等級:IP43;
主要保護功能:
1) 短路保護;
2) 過載保護;
3) 漏電保護;
4) 過欠壓保護;
5) 欠電壓脫扣功能。
三、 原理及結構概述
開關柜外殼采用2mm厚冷軋鋼板制成,能承受國家標準和本產品技術條件規定的沖擊強度和強度試驗。顏色為RAL7035。電纜線采用電纜溝進線,安裝完成后用防爆膠泥密封,開關柜為固定式。安裝時不用的進線口有防爆膠泥堵死。
四、 使用注意事項:
1.開關柜在下列條件下應能正常工作:
a) 海拔高度:1000m;
b) 環境溫度:-20℃~40℃;
c) 相對濕度:95%;
d) 在無破壞絕緣的氣體或蒸汽環境中;
2.安裝前應檢查名牌,規格參數,防爆型式是否符合要求。
3.使用維護中嚴禁帶電開蓋。
4.電纜線采用電纜溝進線,安裝完成后用防爆膠泥密封,開關柜為固定式
5.開關柜設有內外接地端子,安裝時須可靠接地“〨”。
6.接線時多股線須壓接適宜的接線端頭,安全地壓緊在接線端子上,不得有散亂在外面的線頭,以免形成放電。
五、 安裝與維護
1.安裝前檢查斷路器的規格是否符合要求。
2..安裝前先用500V兆歐表檢查斷路器絕緣電阻,在周圍介質溫度20±5℃和相對溫度50%-70%時應不小于10MΩ。否則應烘干,待絕緣電阻達到要求方可使用。
3.?dāng)嗦菲靼惭b時,其底座應居于水平位置,并用M10螺釘固定。
4.安裝時對斷路器進行可靠的保護接地,接地處有明顯的接地標記。
5.?dāng)嗦菲鞯纳线M線或下進線,均不改變其技術性能。
6.?dāng)嗦菲靼惭b完畢按有關接線圖接線后,在主電路通電前(抽屜式斷路器抽屜座上的指示在試驗裝置)應進行下列操作試驗。
a.檢查欠電壓,分勵脫扣器及釋能(合閘)電磁鐵、電動操作機構電壓是否相符(斷路器合閘前,欠電壓脫扣器必須通電)。
b.上下扳動面罩上的手柄,七次后面板顯示“貯能”,并聽到“卡嗒”一聲,即貯能結束,按動“1”按鈕或釋能(合閘)電磁鐵通電,斷路器可靠閉合(在控制器復位按鈕可靠復位情況下),扳動手柄能再次貯能。
c.電動機通電操作至面罩顯示“貯能”,并伴隨“卡嗒”一聲,貯能結束,電動機自動斷電,按動“1”按鈕或釋能(合閘)電磁鐵通電,斷路器可靠閉合。
d.斷路器閉合后,無論用欠電壓、分勵脫扣器或面罩上的“0”按鈕,智能控制器的、脫扣試驗均應使斷路器斷開。
7.智能控制器的應用
控制器調整
控制器長延時電流整定:按“清燈”鍵后,再按“設定”鍵,直到長延時狀態指示燈亮,顯示長延時出廠電流整定值,一般為In,電流整定范圍為(0.4-1.0)In,根據需要按“+”、“-”鍵,每按一次以<2%間隔增減,直到最接近的需要的電流為止,接著按一次“貯存”鍵,貯存指示燈亮一次又熄滅,表示長延時電流整定值已貯存結束。
長延時時間整定:長延時電流整定結束后,再按一次“設定”鍵,長延時時間狀態指示燈亮,顯示長延時時間出廠整定值,按“+”鍵,每按一次時間增加一倍,如時間過長,可再按“-”鍵,每按一次,時間減少一倍,知道最接近需要的時間為止,接著按一次“貯存”鍵,貯存指示燈亮一次又熄滅,表示長延時時間整定結束。負載監控、短延時、瞬時、接地等保護動作值整定和動作時間,整定方法同上,只是對應不同狀態指示。接地時間整定在“OFF”位置,表示故障狀態,接地只報警不脫扣;瞬動整定在“OFF”位置,表示該保護取消,控制器在整定過程中,一旦有故障信號,則自動封鎖功能,進入故障處理狀態。
控制器各種保護參數,不得交叉設定??刂破鞅Wo優先級如下:長延時<短延時<瞬時。對用于重合閘的,ILc2設定值小于ILc1,控制器參數全部整定好后,再按一次“清燈”鍵,或斷電復位一次,使控制器處于運行狀態。
六、 故障與維修
序號 | 故障現象 | 產生原因 | 排除方法 |
1 | 斷路器不能合閘 | 欠壓脫扣器無電源電壓、未接通。 智能控制器動作后,控制器面板上部的紅色按鈕沒有復位。 操作機構未儲能。 抽屜式本體未處于“連接”或“試驗”位置。 “斷開位置鑰匙鎖”處于閉鎖狀態。 | 檢查線路,接通欠壓脫扣器電源。 按下復位按鈕。 手動或電動機使機構儲能。 用搖手柄將斷路器本體搖至“連接”或“試驗”位置。 用專用鑰匙打開鑰匙鎖。 |
2 | 斷路器不能電動儲能 | 電動操作機構電源未接通 電源容量不夠 | 檢查線路,接通電源 檢查操作電壓應大于85%Us |
3 | 閉合電磁鐵不能使斷路器合閘 | 無電源電壓 電源容量不夠 輔助觸頭常閉點不通 | 檢查線路,接通電源 檢查操作電壓應大于85%Us 檢查觸點狀態或調整輔助超程 |
4 | 分勵脫扣器不能使斷路器斷開 | 無電源電壓 電源容量不夠 輔助觸頭常閉點不通 | 檢查線路,接通電源 檢查操作電壓應大于70%Us 檢查觸點狀態或調整輔助超程 |
5 | 故障電流均超過長延時、短延時、瞬時整定值、只出現瞬時動作,無短延時、長延時動作 | 長延時、短延時、瞬時整定值設定值設定不合理,整定在同一電流值范圍 | 按Ir1<Ir2<Ir3的原則及考慮其動作范圍,重新設定 |
6 | 斷路器頻繁跳閘 | 現場過負荷運行引起過載保護跳閘,由于過載熱記憶功能未能及時斷電清除,又重新合閘。 | 控制器斷電一次,或30min后再合閘斷路器。 |
7 | 抽屜式斷路器搖手柄不能插入斷路器 | 抽屜式導軌或斷路器本體 沒有完全推進去 | 把導軌或斷路器本體推到底 |
8 | 抽屜式斷路器本體在斷開位置時不能抽出斷路器 | 搖手柄未拔出 斷路器沒有完全到達“分離”位置 | 拔出搖手柄 斷路器完全搖到“分離”位置 |
七、 訂貨須知
訂貨須注明產品型號規格、電壓、電流、結構形式、訂購數量、訂貨單位、詳細地址、
聯系人、電話。
八、 貯存及運輸
1. 開關柜應貯存在干燥、通風系統良好的倉庫中
2. 在運輸時防止雨水的侵襲和強烈的振動。
