船舶用變壓器（CCS認證）

產品名稱：CDD-0.5-10KVA單相船用控制變壓器

服務熱線：0577-61615222 62791999

產品概述及適用范圍產品執行標準正常使用條件產品型號含義外形尺寸圖主要技術參數 資質認證

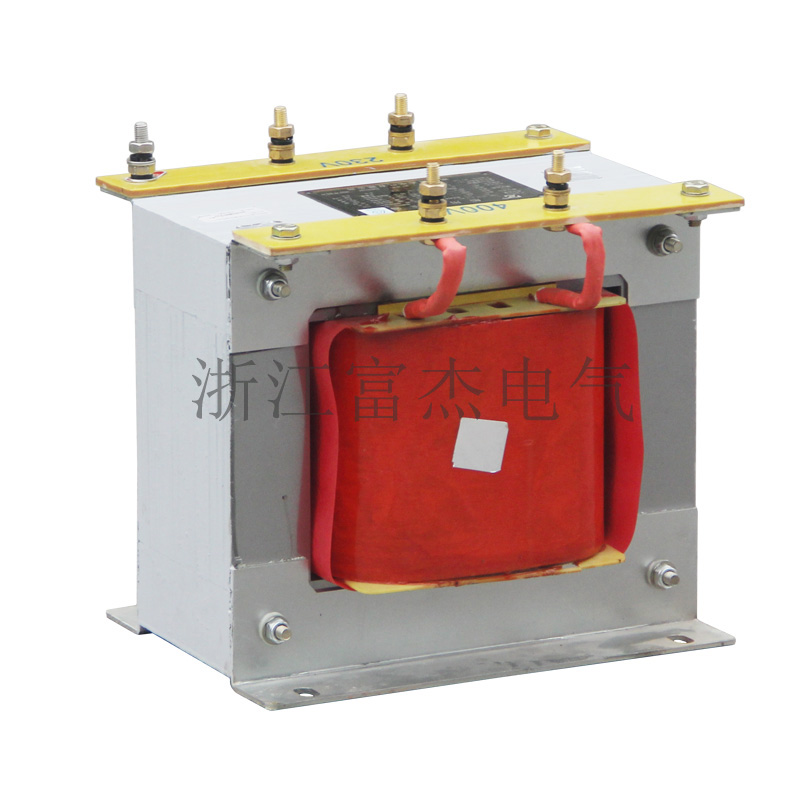

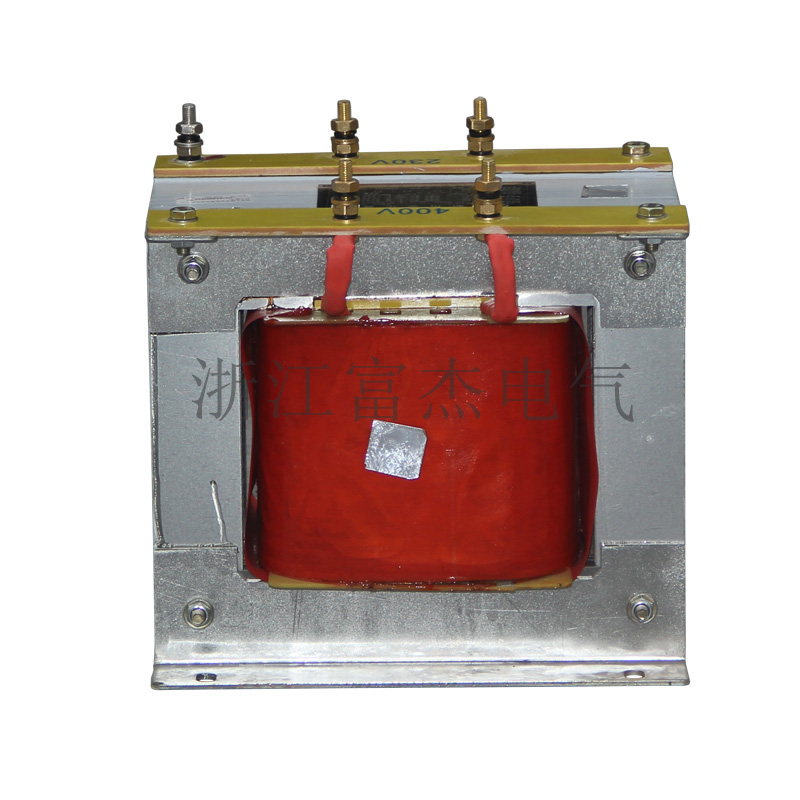

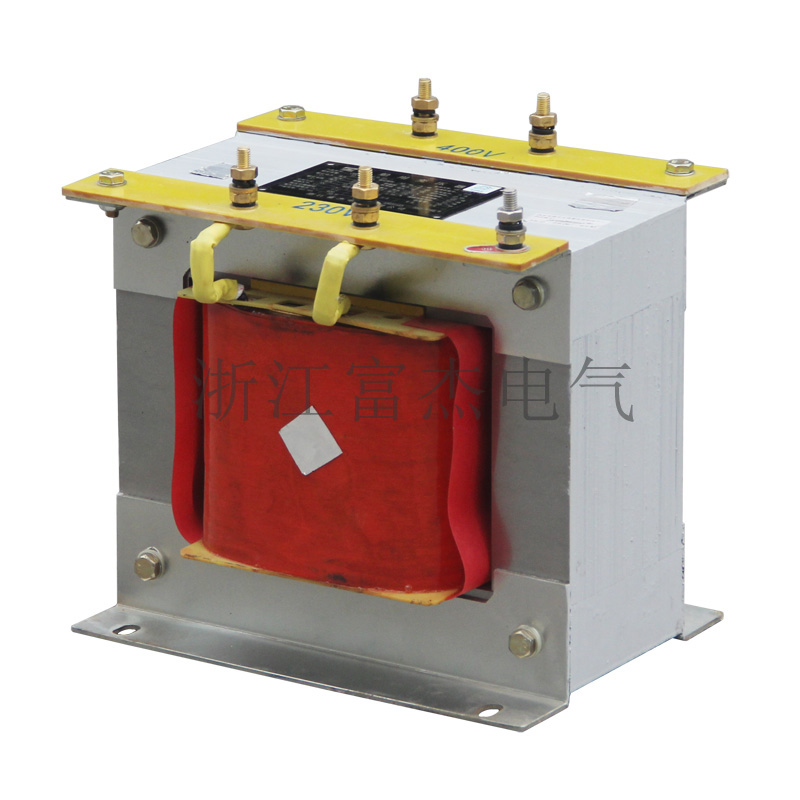

CDD-0.5-10KVA單相船用控制變壓器

產品概述及適用范圍

CDD系列船用照明控制與動力變壓器(以下簡稱變壓器)，正常使用條件下，安裝在船舶、海洋平臺及其它場所用于照明、電力、通訊或電網隔離用變電設備。該系列變壓器是適用電壓為750V以下，頻率為50Hz和60Hz，單相容量為0.05-10KVA，三相容量為1-400KVA的干式自冷防滴式變壓器。變壓器的鐵芯為心式結構，用優質冷軋硅鋼片疊制而成，能牢固的固定繞組，在使用條件下使震動減至最小;線圈由優質高絕緣漆包線或絲包線繞制而成，絕緣等級為B、F、H級。

產品執行標準

和中國船級社《鋼質海船入級規范》（2021）及其修改通報第4篇第3章。

CB/T 4388《船用變壓器》

IEC 60076，IEC 60068，IEC 60528國際電工標準

GB 1094.1-2013 電力變壓器第1部分總則

GB 1094.3-2003 電力變壓器第3部分絕緣水平和絕緣試驗

GB 1094.5-2008 電力變壓器第5部分承受短路的能力

GB1094.11-2007 電力變壓器第11部分干式變壓器

GB 2423.4-2008 電工、電子產品環境試驗第2部分試驗方法試驗Db：交變濕熱（12h+12h）循環

GB 2423.16-2008 電工、電子產品環境試驗第2部分試驗方法試驗J及導則：長霉

GB 2423.17-2008 電工、電子產品環境試驗第2部分試驗方法試驗Ka：鹽霧

GB 2900.1 電工名詞術語基本術語

GB 2900.15 電工名詞術語變壓器、互感器、調壓器和電抗器

GB 4208-2017 外殼防護等級（IP代碼）

GB/T13384-2008 機電產品包裝通用技術條件

正常使用條件

變壓器在下列條件下能可靠工作

a、環境溫度為-25~+45℃;

b、空氣相對濕度不大于95%;

c、有凝露、油霧、鹽霧和霉菌的影響;

d、有船舶正常營運時產生的振動和沖擊;

e、船舶運行時搖擺度≤22.5°傾斜角度≤15°;

f、電源電壓的波形近似于正弦波，三相變壓器所連接的電源電壓近似于對稱;

產品型號含義

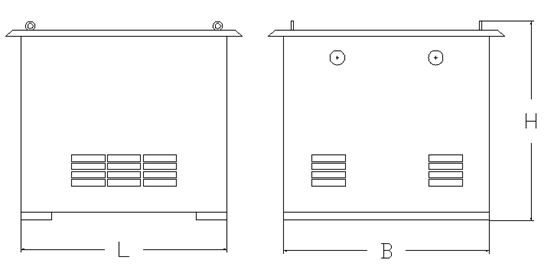

外形尺寸圖

主要技術參數

表1單相變壓器

型式	額定容量kVA	初級額定電壓kV		次級額定電壓kV		聯接組標號
		50Hz	60Hz	50Hz	60Hz
防滴式	0.05	0.69 0.4 0.23	0.69 0.45 0.22	0.4 0.23 0.115	0.45 0.23 0.115	Ii0
	0.1
	0.16
	0.2
	0.25
	0.3
	0.4
	0.5
	0.63
	0.8
	1
	1.2
	1.5
	2
	2.5
	3
	4
	5
	6
	8
	10
注：額定初級電壓、次級電壓可以根據用戶需要任意組合，表中所列以外的電壓由用戶和制造廠協商確定

表2：單相變壓器額定性能數據

額定容量 kVA	初級額定電壓 kV	次級額定電壓 kV	空載損耗 W	不同絕緣耐熱等級下的負載損耗 W			空載電流 %	短路阻抗 %
額定容量 kVA	初級額定電壓 kV	次級額定電壓 kV	空載損耗 W	B(95°C)	F(115 °C)	H(140 °C)	空載電流 %	短路阻抗 %
0.05	0,69 0.45 0.40 0.23	0.45 0.40 0.23 0.115 0.025	7	12	14	14	28	3.0
0.1			9	13	15	15	28
0.16			10	14	16	16	25
0.2			11	15	17	17	25
0.25			12	16	18	18	25
0.3			13	18	20	20	20
0.4			15	20	23	23	20
0.5			16	22	25	25	18
0.63			18	30	33	35	17
0.8			20	35	40	40	16
1			22	40	45	45	16
1.2			30	50	55	5	15
1.5			35	55	60	65	14
2			40	60	65	70	14
2.5			48	65	70	75	13
3			55	70	75	80	12
4			70	95	100	110	11
5			80	115	125	130	10
6			90	150	160	175	10
7.5			100	180	190	205	9
8			105	200	210	230	7
10			110	230	245	260	8
注：表中各容量所列空載損耗、負載損耗為50Hz頻率電源情況下的損耗值，60Hz頻率電源情況下的損耗可參考執行。

資質認證
